Som en erfaren leverantör av trikonbitsbitar har jag bevittnat de anmärkningsvärda egenskaperna hos dessa verktyg, särskilt i högtemperaturmiljöer. Trikonborrkronor används ofta inom olje- och gasindustrin för att borra genom olika bergformationer. Men att arbeta under höga temperaturer innebär unika utmaningar som kräver en djup förståelse för hur dessa bitar fungerar.
Förstå grunderna för Tricone Bits
Innan vi går in i deras prestanda i högtemperaturmiljöer, låt oss kort se över hur trikonbitar fungerar i allmänhet. En trikonborrkrona består av tre koner, som var och en är monterad på ett axellager och roterar oberoende av varandra. Dessa koner är utrustade med skärande strukturer, såsom tänder eller skär, som är utformade för att krossa, klippa och urholka stenen när borrkronan roterar.
När borrsträngen roterar rullar trikonborrkronans koner längs botten av borrhålet. De skärande strukturerna på konerna griper in i berget, utövar tryck och skapar sprickor. Vikten på borrkronan (WOB) och rotationshastigheten bestämmer hastigheten med vilken borrkronan penetrerar berget. Borrspånet som genereras under borrningsprocessen förs sedan upp till ytan av borrvätskan, vilket också hjälper till att kyla ner borrkronan och smörja lagren.
Utmaningar i högtemperaturmiljöer
Högtemperaturmiljöer innebär flera utmaningar för prestanda och hållbarhet hos trikonbits. En av de primära problemen är effekten av värme på materialen som används i borrkronans konstruktion. De skärande strukturerna, lagren och tätningarna är alla känsliga för termisk nedbrytning, vilket kan leda till för tidigt slitage och fel.
Vid förhöjda temperaturer kan skärmaterialets hårdhet och styrka minska, vilket minskar deras förmåga att effektivt skära igenom berget. Detta kan resultera i långsammare penetrationshastigheter och ökat slitage på tänder eller skär. Dessutom kan smörjmedlen som används i lagren gå sönder vid höga temperaturer, vilket leder till ökad friktion och slitage. Tätningarna som hindrar borrvätska från att komma in i lagren kan också försämras, vilket gör att föroreningar kan komma in och orsaka skada.
En annan utmaning är expansionen och sammandragningen av bitskomponenterna på grund av temperaturförändringar. Detta kan orsaka felinriktning av konerna och lagren, vilket leder till ojämnt slitage och minskad borreffektivitet. Den termiska spänningen kan också orsaka att det bildas sprickor i borrkronans kropp, vilket ytterligare äventyrar dess integritet.
Designfunktioner för prestanda vid hög temperatur
För att övervinna dessa utmaningar, har trikonbits designade för högtemperaturmiljöer flera avancerade funktioner. Dessa funktioner syftar till att förbättra värmebeständigheten, hållbarheten och prestanda för borrkronan.
Värmebeständigt skärmaterial
En av de viktigaste framstegen inom tricone bit-teknik är användningen av värmebeständiga skärmaterial. Volframkarbidskär används ofta i högtemperaturapplikationer på grund av deras höga hårdhet och slitstyrka. Dessa skär är utformade för att bibehålla sin skäregg även vid förhöjda temperaturer, vilket säkerställer konsekvent prestanda under hela borroperationen.
Vissa tillverkare använder även avancerade beläggningar på skären för att ytterligare förbättra deras värmebeständighet. Dessa beläggningar kan ge en skyddande barriär mot oxidation och slitage, förlänger skärens livslängd och förbättrar borrets totala prestanda.
Högtemperatursmörjmedel
Lagren i trikonbits är kritiska komponenter som kräver ordentlig smörjning för att fungera smidigt. I högtemperaturmiljöer används speciella högtemperatursmörjmedel för att säkerställa att lagren förblir välsmorda och skyddade. Dessa smörjmedel är formulerade för att motstå de extrema temperaturer och tryck som uppstår under borrning, vilket ger långvarig smörjning och minskar friktion och slitage.
Förbättrade tätningssystem
För att förhindra att borrvätska tränger in i lagren och orsakar skador är trikonborrkronor utrustade med avancerade tätningssystem. Dessa tätningar är designade för att motstå höga temperaturer och tryck, vilket ger en pålitlig barriär mot föroreningar. Vissa tätningar är gjorda av värmebeständiga material, såsom elastomerer eller keramik, som kan bibehålla sin integritet även vid förhöjda temperaturer.
Termisk expansionskompensation
För att ta itu med frågan om termisk expansion och sammandragning är trikonbits utformade med funktioner som tillåter en viss grad av flexibilitet. Detta kan inkludera användningen av flytande lager eller flexibla tätningar som kan hantera de dimensionsförändringar som orsakas av temperaturvariationer. Genom att minska belastningen på komponenterna hjälper dessa funktioner till att förhindra felinriktning och för tidigt slitage.
Prestandatestning i högtemperaturmiljöer
Innan en trikonbit godkänns för användning i högtemperaturapplikationer genomgår den rigorösa prestandatester för att säkerställa att den uppfyller de krav som krävs. Dessa tester simulerar de faktiska borrförhållandena, inklusive höga temperaturer, tryck och bergformationer, för att utvärdera borrkronans prestanda och hållbarhet.
En av nyckelindikatorerna är penetrationshastigheten (ROP), som mäter hur snabbt borrkronan kan borra genom berget. I högtemperaturmiljöer kan ROP påverkas avsevärt av värmen och slitaget på skärstrukturerna. Genom att utföra prestandatester kan tillverkare optimera utformningen av borrkronan för att uppnå bästa möjliga ROP samtidigt som de skärande komponenternas integritet bibehålls.
En annan viktig aspekt av prestandatestning är utvärderingen av borrkronans slitageegenskaper. Detta innebär att man undersöker slitagemönstren på skärstrukturerna och lagren efter testet för att bestämma slitagehastigheten och risken för för tidigt brott. Genom att analysera slitagedata kan tillverkare göra förbättringar av borrkronans design och material för att förbättra dess hållbarhet och tillförlitlighet.
Verkliga applikationer
Tricone-bits designade för miljöer med hög temperatur har framgångsrikt använts i en mängd verkliga tillämpningar. Dessa inkluderar djupborrningar i geotermiska brunnar, där temperaturen kan överstiga 300°C (572°F), och i olje- och gasbrunnar i högtemperaturreservoarer.
Vid geotermisk borrning används trikonborrkronor för att penetrera de hårda bergformationer som finns i jordskorpan. De höga temperaturerna och trycken i dessa brunnar kräver bitar som tål extrema förhållanden och bibehåller sin prestanda under långa tidsperioder. De värmebeständiga skärmaterialen och avancerade tätningssystem som används i dessa borrkronor säkerställer att de effektivt kan borra genom berget och ge pålitlig prestanda.
Vid olje- och gasborrning används trikonborrkronor i högtemperaturreservoarer för att nå kolväteavlagringarna. Förmågan hos dessa borrkronor att bibehålla sin skäreffektivitet vid förhöjda temperaturer är avgörande för att uppnå höga penetrationshastigheter och minska borrkostnaderna. Genom att använda trikonbits avsedda för högtemperaturapplikationer kan operatörer förbättra produktiviteten i sina brunnar och öka deras totala lönsamhet.
Slutsats
Sammanfattningsvis är trikonborrkronor mycket effektiva verktyg för borrning i högtemperaturmiljöer. Genom att införliva avancerade funktioner som värmebeständiga skärmaterial, högtemperatursmörjmedel, förbättrade tätningssystem och termisk expansionskompensation, kan dessa bits övervinna utmaningarna från förhöjda temperaturer och ge tillförlitlig prestanda.

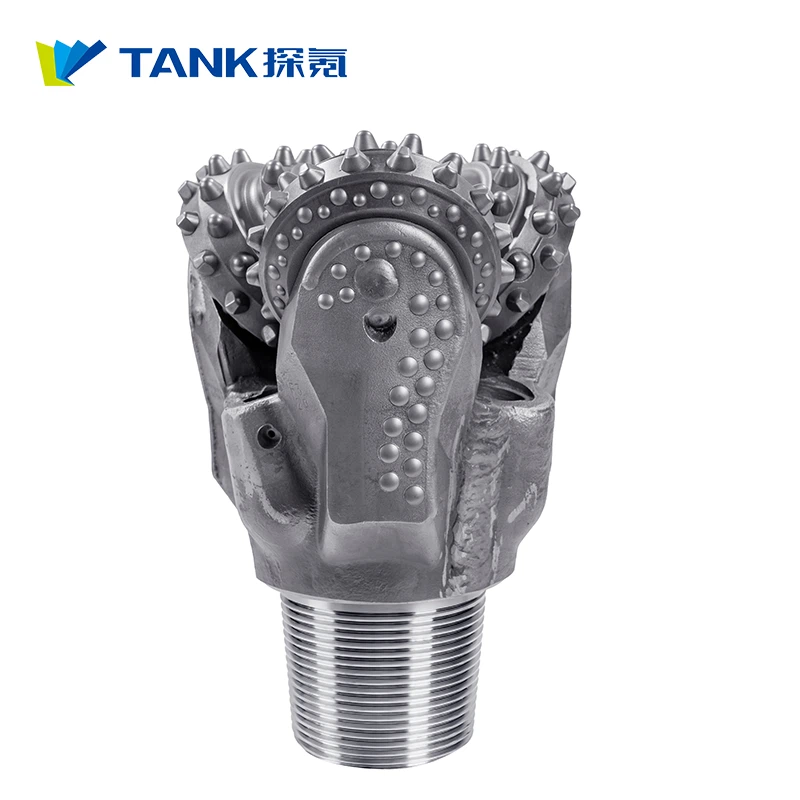

Som leverantör av trikonborrkronor är vi fast beslutna att förse våra kunder med produkter av högsta kvalitet som är utformade för att möta de specifika kraven för deras borrning. VårTricone Bit Serieserbjuder en rad alternativ för högtemperaturapplikationer, vilket säkerställer att du kan hitta rätt bit för dina behov.
Om du är intresserad av att lära dig mer om våra trikonbits eller har några frågor om deras prestanda i högtemperaturmiljöer, vänligen kontakta oss för att diskutera dina krav. Vårt team av experter är tillgängliga för att ge dig teknisk support och vägledning för att hjälpa dig att fatta det bästa beslutet för ditt borrprojekt.
Referenser
- Smith, JD, & Johnson, RE (2015). Borrteknisk handbok. Gulf Professional Publishing.
- Bourgoyne, AT, Chenevert, ME, Millheim, KK, & Young, FS (1986). Tillämpad borrteknik. Society of Petroleum Engineers.
- Reddy, MM, & Rao, KS (2012). Borrteknik: principer och praxis. Wiley-Blackwell.
